晶圆级MIP封装——光学封装如何保证纳米级精度？

硅芯光学封装胶膜应用案例

晶圆级MIP封装，核心任务不是简单的填充，而是在微观尺度上完成一次从流体到刚体的完美相变，同时锁定纳米级精度。其中，芯片是微米级的，但热胀冷缩和固化收缩是宏观物理定律。如何让材料在发生相变（液态变固态）和剧烈温变（烘烤）时，不对芯片产生任何侧向推力？这对封装胶膜而言，需要成为类似“零应力”的隐形模具。

核心需求拆解：

极低固化收缩率：胶膜在从液态（真空贴合）转变为固态（热固化）的相变过程中，体积收缩率必须趋近于零。任何微小的体积收缩都会转化为作用于芯片侧壁的剪切应力，进而导致位移突破良率红线。

模量动态匹配：在UV预固化阶段，胶膜需迅速建立足够的模量以“锚定”芯片位置；而在热固化阶段，则需保持适当的柔韧性以释放内应力，避免因材料硬化收缩引发的微观偏移。

膜封工艺在整个封装过程可拆解为三个关键步骤：

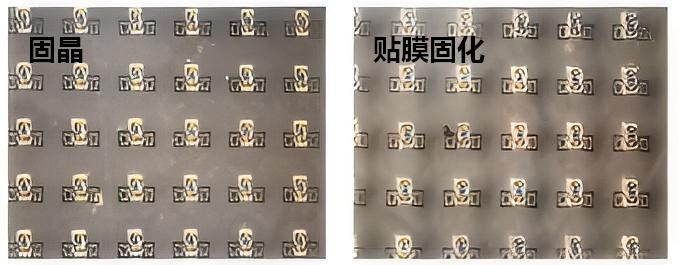

阶段一：贴合阶段

•场景描述：在真空环境下，胶膜覆盖在临时键合的芯片阵列上。

•关键需求：

◦无侧向推力填充：胶膜必须具备完美的触变性。它需要在垂直方向上受压流动填充缝隙，但在水平方向上不能产生剪切力。如果流动产生湍流或推力，芯片就会在还没固化前发生位移。

◦绝对排气（无气泡）：气泡不仅影响光学，气泡破裂时的压力释放也会导致微细芯片的微动。胶膜必须在真空下实现100%的界面润湿。

阶段二：固化阶段（光/热固化）

•场景描述：这是最危险的阶段。UV引发初步交联，随后进入烘箱经历高温后固化。

•关键需求：

◦UV阶段的“瞬时锚定”：UV照射必须在毫秒级时间内让胶膜表面固化，形成一层“硬壳”，将芯片死死锁在临时键合层上，防止进入烘箱前的任何滑动。

◦热固阶段的“尺寸惰性”：在烘箱高温下，胶膜的CTE（热膨胀系数）必须与芯片和载板尽可能匹配。如果胶膜受热膨胀过大，会挤压芯片；收缩过大，会拉扯芯片。芯片封装胶膜必须在这个阶段表现出“尺寸惰性”，即对温度变化不敏感，确保位移<20nm。

阶段三：常温解键合

•场景描述：剥离临时键合层。

•关键需求：

◦常温下的尺寸稳定性：解键合工艺要求在常温下进行，这意味着固化后的胶膜必须具备极高的刚性模量，能够独立抵抗应力释放带来的形变，而不依赖高温维持平整度。

◦背面平整度保障：胶膜固化后的表面形貌必须达到光学级平整度。

晶圆级MIP封装与硅芯新材光学封装胶膜的组合亮点：

•消除“整版报废”的恐惧：对于制造端，超过20nm位移意味着整版报废，成本极高。提供确定性和安全感，让良率变得可预测。

•实现“半导体级”的优越感：这项工艺本质上是用做CPU的逻辑做LED。硅芯光学封装胶膜的高性能使得LED封装能跨过半导体制造的门槛，满足了产品定位高端化（如Micro LED、车载显示）的战略需求。

总之，这项技术路线对封装胶膜的关键需求，那就是：保证纳米级精度，这也使得硅芯光学封装胶膜成为该封装路线的核心关键。
