微观世界的信号守护者|一文看懂MEMS滤波器

在现代通信设备中，滤波器如同"交通警察"，负责筛选和净化信号，确保信息传输的准确性和可靠性。随着技术发展，滤波器正从传统工艺向微型化、高性能化的MEMS工艺演进，这一转变正深刻影响着我们的通信体验。

工作原理

滤波器的核心功能是允许特定频率的信号通过，同时抑制或衰减其他频率成分。在射频通信系统中，滤波器通过谐振原理实现频率选择性：当输入信号的频率与滤波器的固有谐振频率匹配时，信号能够顺利通过；而偏离该频率的信号则会被衰减。这种"频率筛选"机制确保了通信信号的纯净度，避免了不同频段之间的相互干扰。

传统工艺与MEMS工艺滤波器对比

传统工艺滤波器主要包括晶体滤波器和传统声表面波（SAW）滤波器。晶体滤波器利用石英晶体的压电效应，具有频率稳定性好、选择性高的特点，但体积较大、成本较高。传统SAW滤波器在压电基板表面制作叉指电极，工艺相对简单，但频率上限较低，在高频应用中性能受限。

MEMS工艺滤波器则采用微机电系统技术，在硅基底上构建微机械结构。其中最具代表性的是体声波（BAW）滤波器，特别是薄膜体声波谐振器（FBAR），它们采用硅基底结合微机电系统技术和薄膜工艺制造，是MEMS领域工艺最复杂的器件之一。

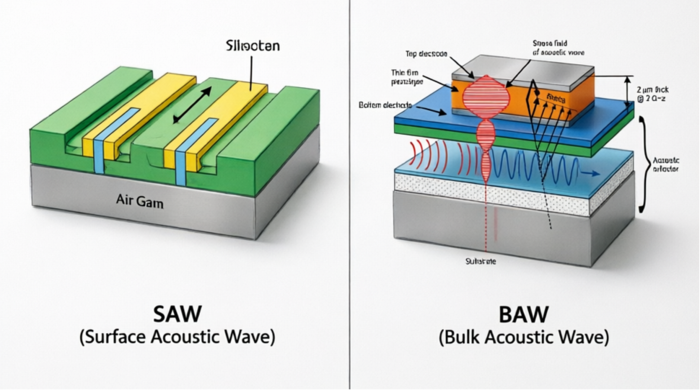

SAW滤波器与BAW滤波器结构图

技术特点与优劣对比

传统工艺滤波器的优势在于技术成熟、成本相对较低，适用于中低频段应用。但其局限性明显：体积较大、集成度低、在高频段性能下降。

MEMS工艺滤波器的核心优势体现在三个方面：

微型化与高集成度。MEMS滤波器尺寸通常仅为几毫米甚至更小，可与射频前端电路高度集成。基于硅基底的FBAR芯片尺寸可控制在4.2mm×1mm以内，却能在21.25-29GHz和43-47.5GHz双频段内实现优异性能。

优异的高频性能。MEMS工艺滤波器凭借精密的微机械结构设计，能够在高频段保持低插入损耗（通常小于3dB）和高隔离度，特别适合5G等高频通信应用。相比之下，传统SAW滤波器在3GHz以上频段性能显著下降。

批量制造优势。基于成熟的半导体制造工艺，MEMS滤波器可实现大批量生产，虽然单个器件制造步骤复杂，但规模化后成本可控，且产品一致性好。

下游应用领域与场景

智能手机领域是滤波器最大的应用市场。单台5G手机中，滤波器用量高达10-15颗，覆盖2G、3G、4G和5G的各个频段。随着5G换机潮的推进，预计2025年全球5G手机出货量将突破8亿部，带动滤波器需求年增20%以上。

5G通信基础设施是另一重要应用领域。5G基站对高频段、高抑制性能的滤波器需求旺盛，特别是在功率放大器前级滤波中，BAW滤波器凭借高Q值（500以上）和高线性度优势成为首选。

物联网与智能终端市场呈现爆发式增长。可穿戴设备、智能家居、工业4.0等场景对滤波器提出了低功耗、小型化的新要求。预计2025年物联网滤波器市场规模将达到80亿元，推动MEMS滤波器向更小尺寸、更低功耗方向发展。

卫星通信与新兴技术领域也对滤波器提出更高要求。低轨卫星通信、Wi-Fi 6E等新技术需要在更宽频段内实现高性能滤波，为MEMS滤波器提供了新的增长空间。

固晶胶的性能需求

在MEMS滤波器的封装过程中，固晶胶扮演着至关重要的角色。由于滤波器对频率稳定性和信号质量的极高要求，固晶胶需要满足以下关键性能指标：

热管理性能。射频滤波器在工作时会产生热量，固晶胶需要具备良好的导热性能，确保热量能够及时传导出去，避免温度升高影响滤波器的频率稳定性。同时，固晶胶的热膨胀系数需要与芯片材料相匹配，减少热应力导致的性能漂移。

低应力特性。滤波器的微机械结构对机械应力极为敏感，过大的应力会导致谐振频率偏移。因此，固晶胶需要具备低模量、高柔韧性的特点，能够有效吸收和分散热应力与机械应力。研究表明，芯片黏接胶厚度控制在30μm左右时，可以较好地平衡粘接强度与应力控制。

电气绝缘性能。固晶胶必须具有优异的电气绝缘性能，避免在高频信号传输过程中产生寄生电容或信号泄漏，影响滤波器的插入损耗和隔离度指标。

环境稳定性。滤波器需要在各种环境条件下保持稳定工作，固晶胶应具备良好的耐温性、耐湿性和抗老化性能，确保在-55℃至200℃的宽温范围内保持稳定的物理化学性能。

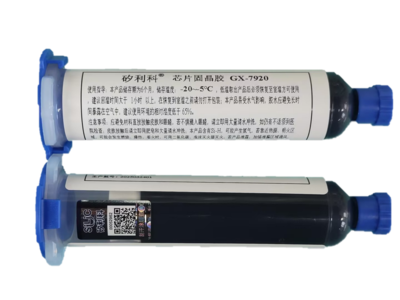

我司解决方案：GX-7920系列固晶胶

我司自主研发的GX-7920系列固晶胶胶专为MEMS定制，其中GX-7920是一款具有高触变、良好附着力和高可靠性的单组分固晶保护绝缘胶黏剂，可以粘附在常用的微电子基板上，其适用于传感器、滤波器等芯片的固定及保护。 具有以下特点：

·有效避免孔隙的无溶剂设计

·适配多种固化场景的热固化工艺

·可降低应力的低模量设计

·便于施工的粘度设计与触变性

·对常用微电子基材具有粘附性

·满足多种严苛条件的高可靠性设计

·黑色单组分有机硅
